Oblast použití – ve spojení s vysokonapěťovým připojovacím kabelem, který je součástí vysokonapěťových napájecích zdrojů typu IPM-9/15, IPM-15/15, IPM-25/15, IPM-25/22, IPM-35/15, a také jako součást elektrického zařízení s ochranou proti výbuchu skupiny II, provozovaného v prostorách s nebezpečím výbuchu vnitřních i venkovních instalací podle normy ČSN EN IEC 60079-14:2021 a dalších předpisů upravujících použití elektrických zařízení v prostředí s nebezpečím výbuchu.
Označení ochrany proti výbuchu: Ex db IIA Gb U
Stupeň krytí, zajištěný krytem ve spojení s vysokonapěťovým připojovacím kabelem: IP 67
Z hlediska odolnosti vůči klimatickým vlivům je izolátor vyráběn v provedení UHL, třída umístění 1, podle ČSN EN IEC 60721-3-3 a může být provozován při teplotách okolního prostředí od –60 °C do +40 °C.
Technické parametry

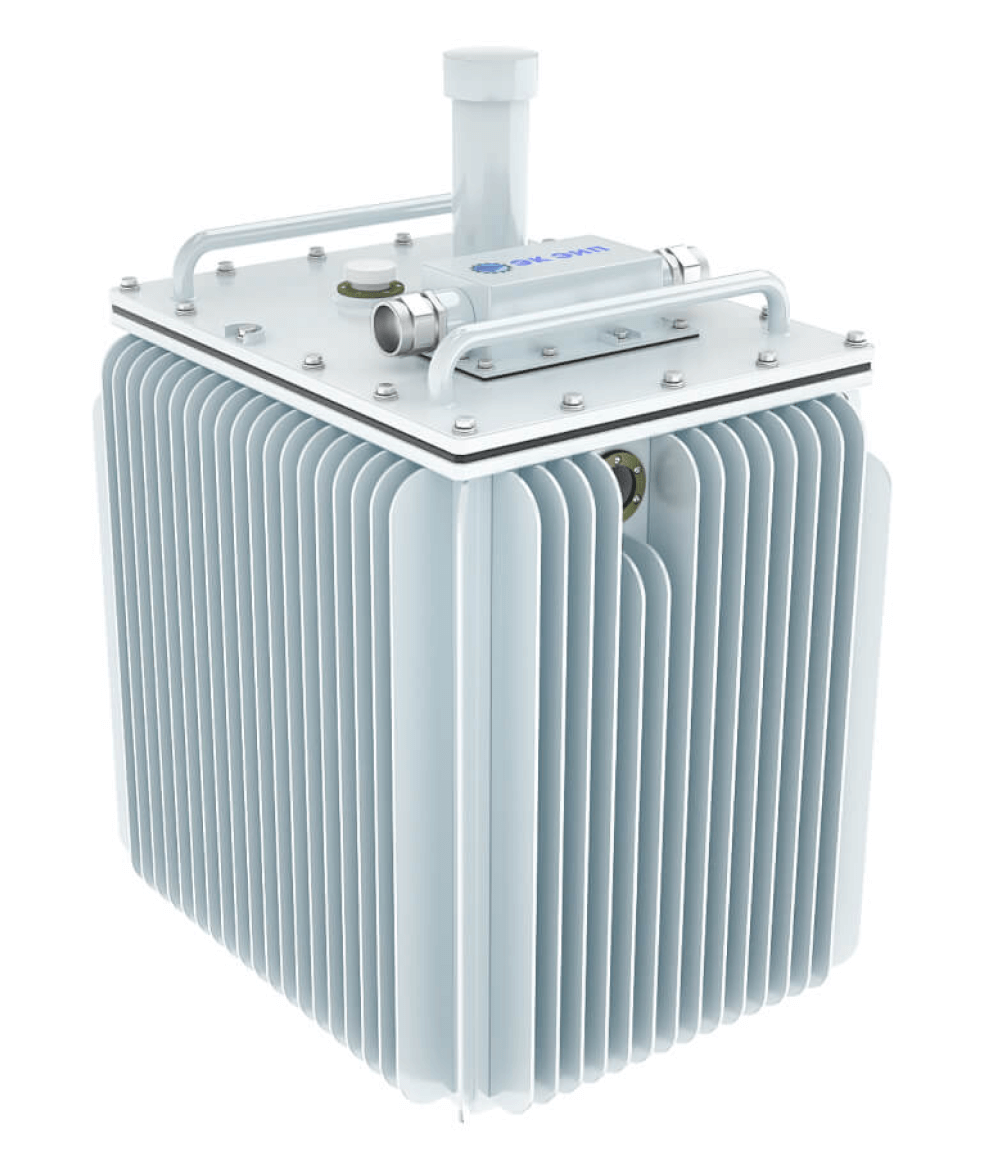

Vysokonapěťový napájecí zdroj je určen pro napájení technologických zařízení vysokým napětím o frekvenci 50 Hz.

Ovládací blok BU-02, BU-02š (dále jen BU) je určen pro řízení vysokonapěťových napájecích zdrojů typu IPM-25/15, IPM-25/22, IPM-15/15, IPM-9/15 (dále jen IPM), za účelem snížení jejich spotřeby elektrické energie a rovněž zajišťuje automatickou regulaci rozhraní fází v elektroodvodňovači.
BU vykonává funkce řízení, kontroly a indikace vysokého napětí a proudu IPM a zajišťuje ochranu napájecího zdroje proti poruchovým režimům.
Funkce:

• Zadávání parametrů, nastavení a dalších údajů pro provoz IPM.
• Spuštění a zapnutí IPM.
• Zpracování analogových a digitálních vstupních signálů podle definovaného algoritmu, který zajišťuje:
• plynulé zvyšování výstupního napětí IPM po spuštění až na požadovanou hodnotu;
• plynulou regulaci výstupního napětí v rozsahu (0,01…1,0) Umax;
• omezení efektivní hodnoty zatěžovacího proudu v rozsahu (0,01…1,0) Imax;
• generování, zaznamenávání a zobrazování informací o provozních režimech IPM na čelním panelu BU;
• analýzu poruchových signálů a vypnutí výstupního napětí IPM při následujících poruchách:
• ohřev oleje v IPM nad 80 °C;
• přítomnost plynové bubliny v elektroodvodňovači;
• aktivace koncového spínače servisní plošiny;
• zkrat na výstupu IPM;
• zkrat ve vinutí vysokonapěťového transformátoru IPM;
• porucha tyristorů IPM;
• překročení proudu v primárním obvodu IPM.
• analýzu ochranných signálů bez nebo s vypnutím výstupního napětí IPM při:
• nízké hladině oleje v nádrži IPM;
• aktivaci kontrolního koncového spínače servisní plošiny;
• překročení nastavené amplitudy zatěžovacího proudu;
• světelnou signalizaci a zobrazení příčiny a času poruchy nebo aktivace ochrany.
• generování signálu pro regulaci rozhraní fází v elektroodvodňovači:
• signál úměrný úrovni rozhraní fází;
• signál pro řízení odvodňovacího ventilu s PID regulací.
• zdroj signálu:
• ruční nastavení proudu pro řízení ventilu;
• výstupní napětí IPM;
• údaje z tlakových snímačů URUF-06;
• hodnoty z úrovňového měřicího sloupce;
• generování, záznam a přenos dat do PC přes RS-485.

BU-02š navíc umožňuje komunikaci s operátorským panelem ve skříni řízení. BU může být instalován ve vzdálenosti až 300 m od IPM.
Provozní podmínky:

• teplota okolí od -10 °C do +40 °C;
• relativní vlhkost do 80 % při 27 °C, bez kondenzace

Hlavní technické parametry:

• Napájení IPM.
• Postupné zvyšování výstupního napětí IPM na požadovanou hodnotu.
• Plynulá regulace výstupního napětí IPM dle nastavení Uset nebo Ilimit.
• Ochrany vypínající napájení IPM:
• ohřev oleje nad 80 °C;
• plynová bublina v elektroodvodňovači;
• zkrat na výstupu IPM;
• zkrat ve vinutí VN transformátoru IPM;
• průraz tyristoru;
• Indikace výstupního napětí a proudu (efektivní a špičkové hodnoty).
• Indikace ochranných stavů a světelná signalizace.
• Snížení výstupního napětí IPM na nulu při zkratu.
• Komunikace přes RS-485.

Rozměry BU: 272 × 280 × 150 mm
Hmotnost (kompletní): max. 5 kg
Životnost: min. 10 let při následném servisu od výrobce
